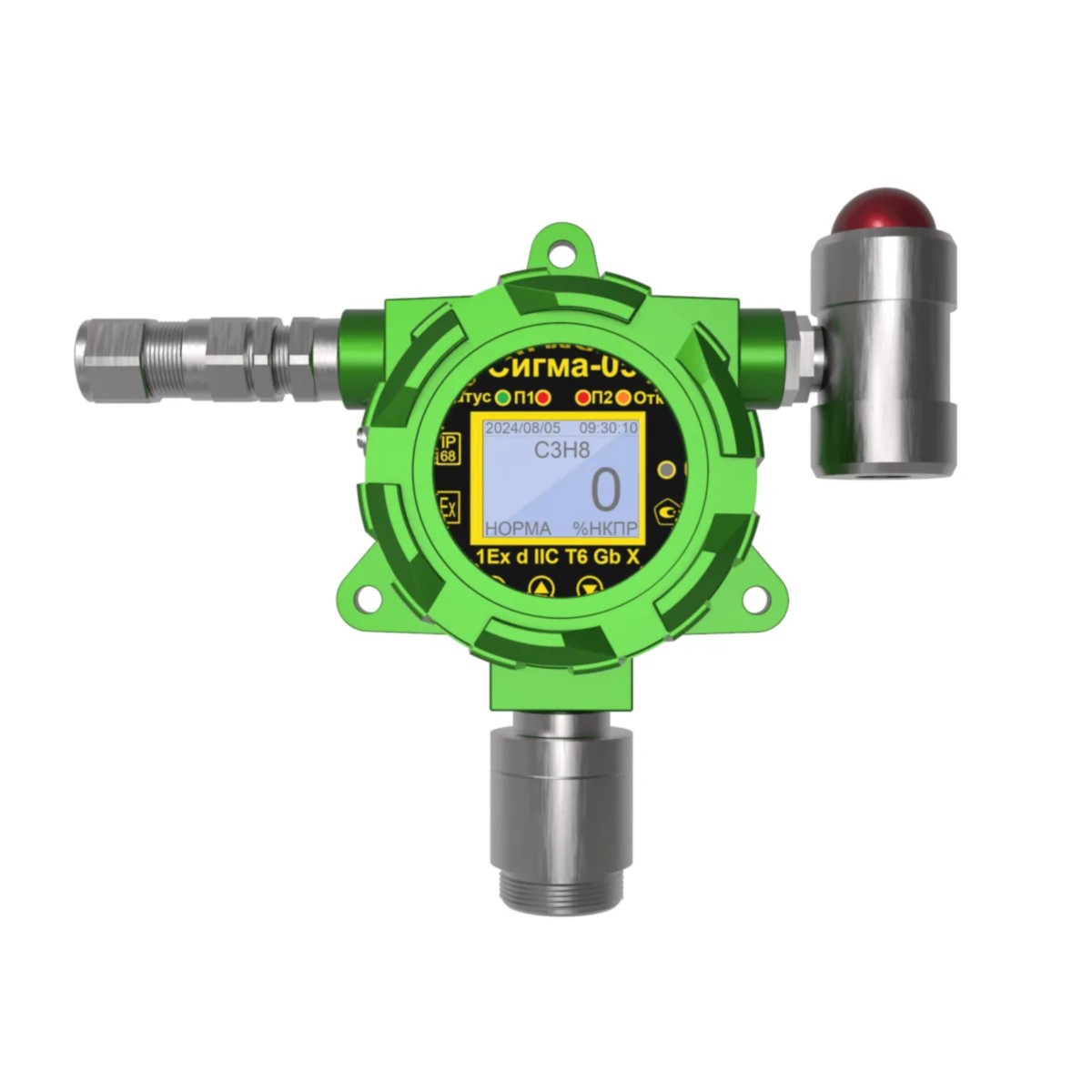

Стационарный газоанализатор СИГМА-05
Написать в MAX
Написать в Telegram
Стационарный газоанализатор СИГМА-05 во врывозащищенном исполнении для контроля от 1 до 4-х газов: ВОГ, элегаза, кислорода, токсичных и горючих газов .
Характеристики
Тип сенсора(ов)
—
оптический (инфракрасный), полупроводниковый, термокаталитический, электрохимический
Степень защиты
—
IP 68
Стационарный газоанализатор СИГМА-05
Описание
Стационарный газоанализатор СИГМА-05 предназначен для автоматического, непрерывного контроля качества воздуха и выявления опасных концентраций кислорода, элегаза, фреонов, горючих и токсичных газов, взрывоопасных паров и их смесей в зоне проведения работ, в режиме естественной диффузии. Эксплуатация возможна как самостоятельного прибора газоанализа, так и в составе централизованной системы в качестве измерительного датчика. Установка осуществляется в определенной фиксированной точке сенсором вниз, в непосредственной близости к рабочей зоне в пределах 1 м вокруг возможной зоны утечки газа (клапаны, места соединения труб, место выхода газа и т.д.). Может применяться при работах на потенциально опасных объектах, взрывоопасных зонах производственных помещений и наружных установок,. Корпус газоанализатора изготовлен из сплава алюминия и нержавеющей стали во взрывозащищенном исполнении.
Преимущества
- Соответствует требованиям нормативных документов о безопасности оборудования (уровень SIL 2) ГОСТ Р МЭК 61508-1-2012, ГОСТ Р МЭК 61508-2-2012, ГОСТ Р МЭК 61511-1-2018, ГОСТ Р МЭК 61511-2-2018, Технические условия ТУ 26.51.53-015- 80703968-24 ЦМСТ 413216.015 ТУ
- Устойчив к электромагнитным помехам
- Совместим с различными типами датчиков (электрохимическими, инфракрасными, термокаталитическими и полупроводниковыми)
- Выходные сигналы: 4-20мА / RS485 (ModbusRTU) / Радиоканал LoraWAN для диагностики, настройки и переноса данных на ПК.
- Дисплей с подсветкой и отображением текущих показателей замеров по каждому каналу, превышением пороговых значений, ошибок в работе.
- Тип сигнализации: встроенная яркая световая и звуковая 120 дБ сигнализация.
- Встроенный журнал фиксации измерений с привязкой к дате (в зависимости от модификации).
- Маркировка взрывозащиты: 1Ex d IIC T6 Gb X
- Температуры эксплуатации: -60 С - +60 С
- Габаритные размеры: 180х210х95мм
- Масса: 1,5-3 кг (в зависимости от количества датчиков)
Модификации

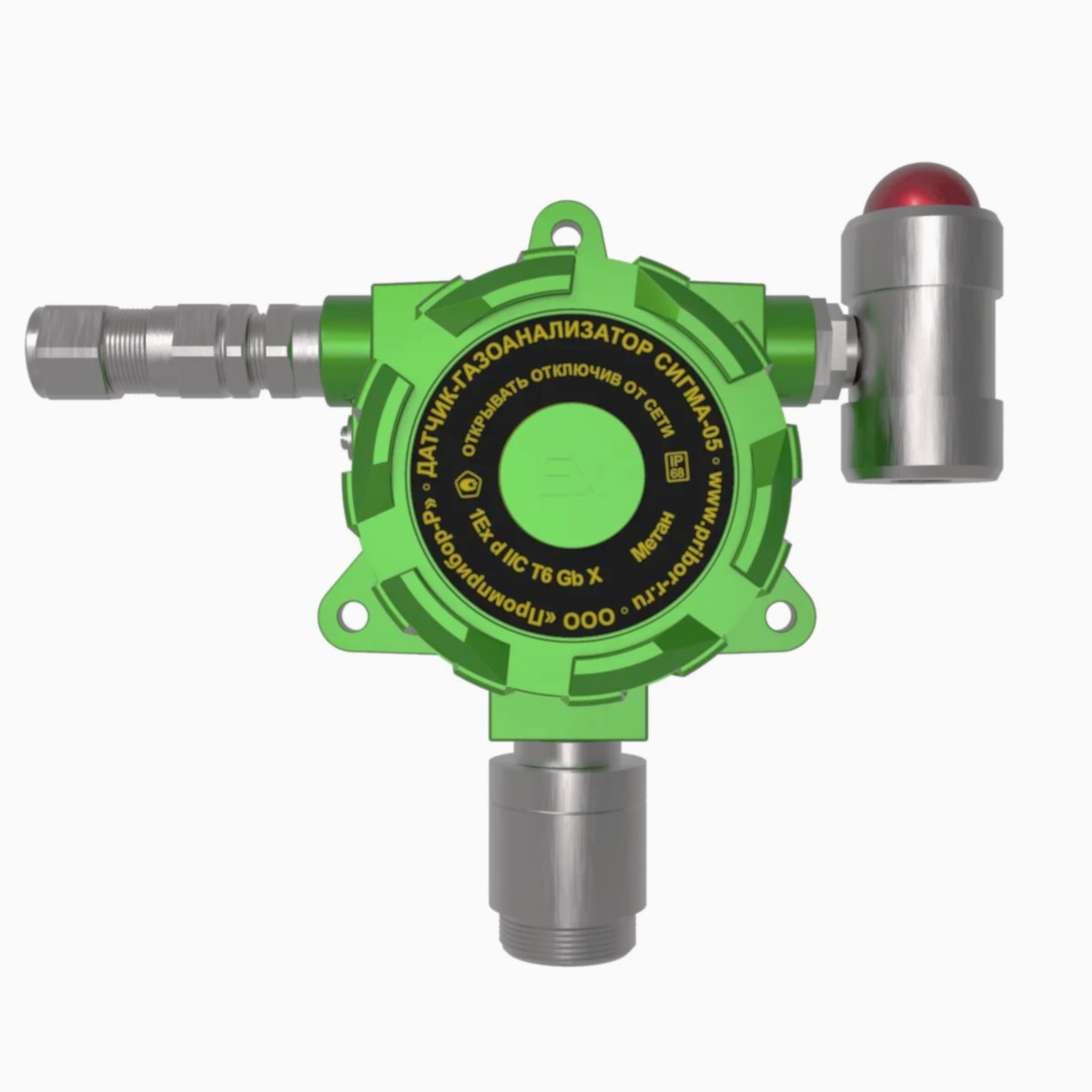

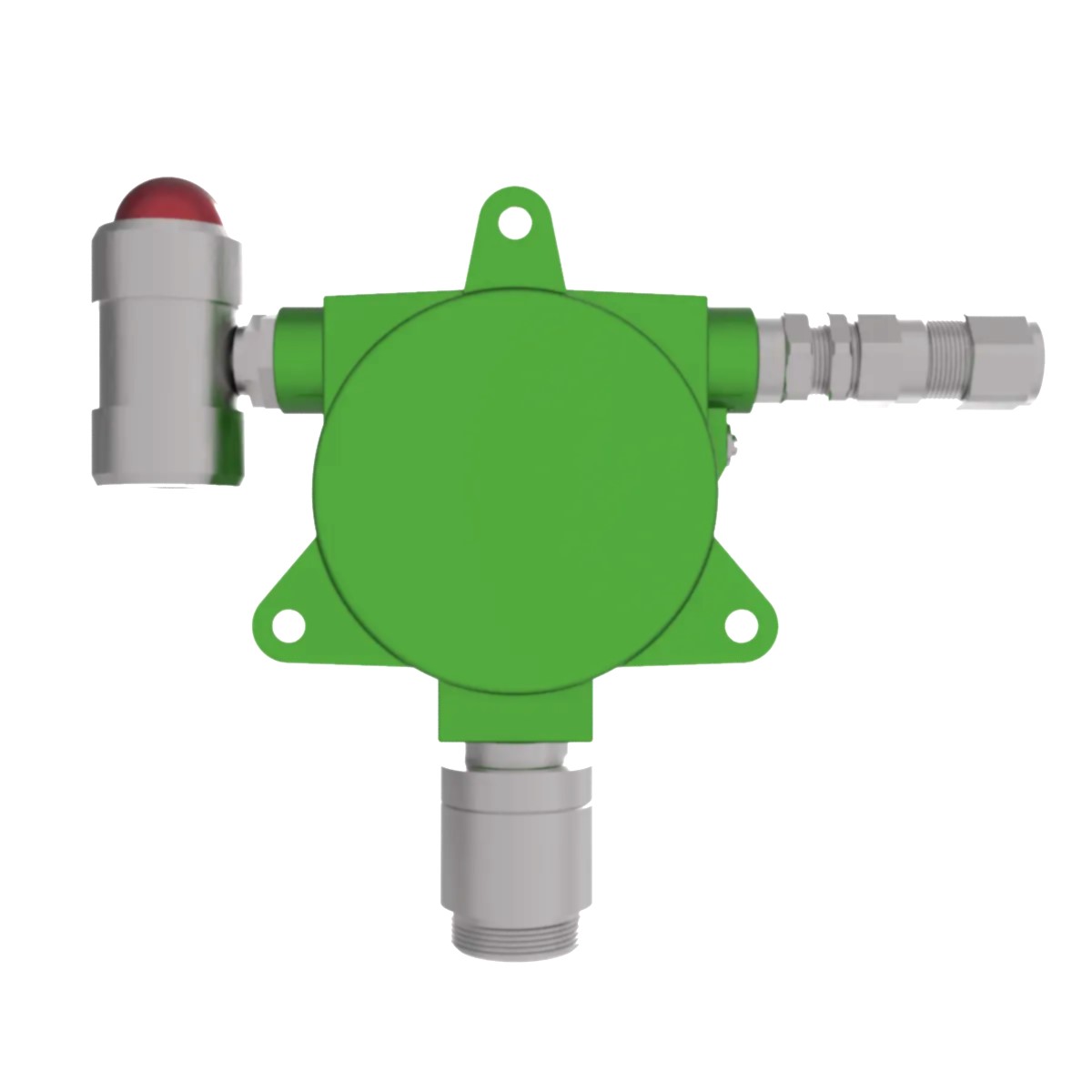

- Датчик-газоанализатор Сигма-05-101, одноканальный, без дисплея (4-20мА / RS485 (ModbusRTU) / Радиоканал LoraWAN)

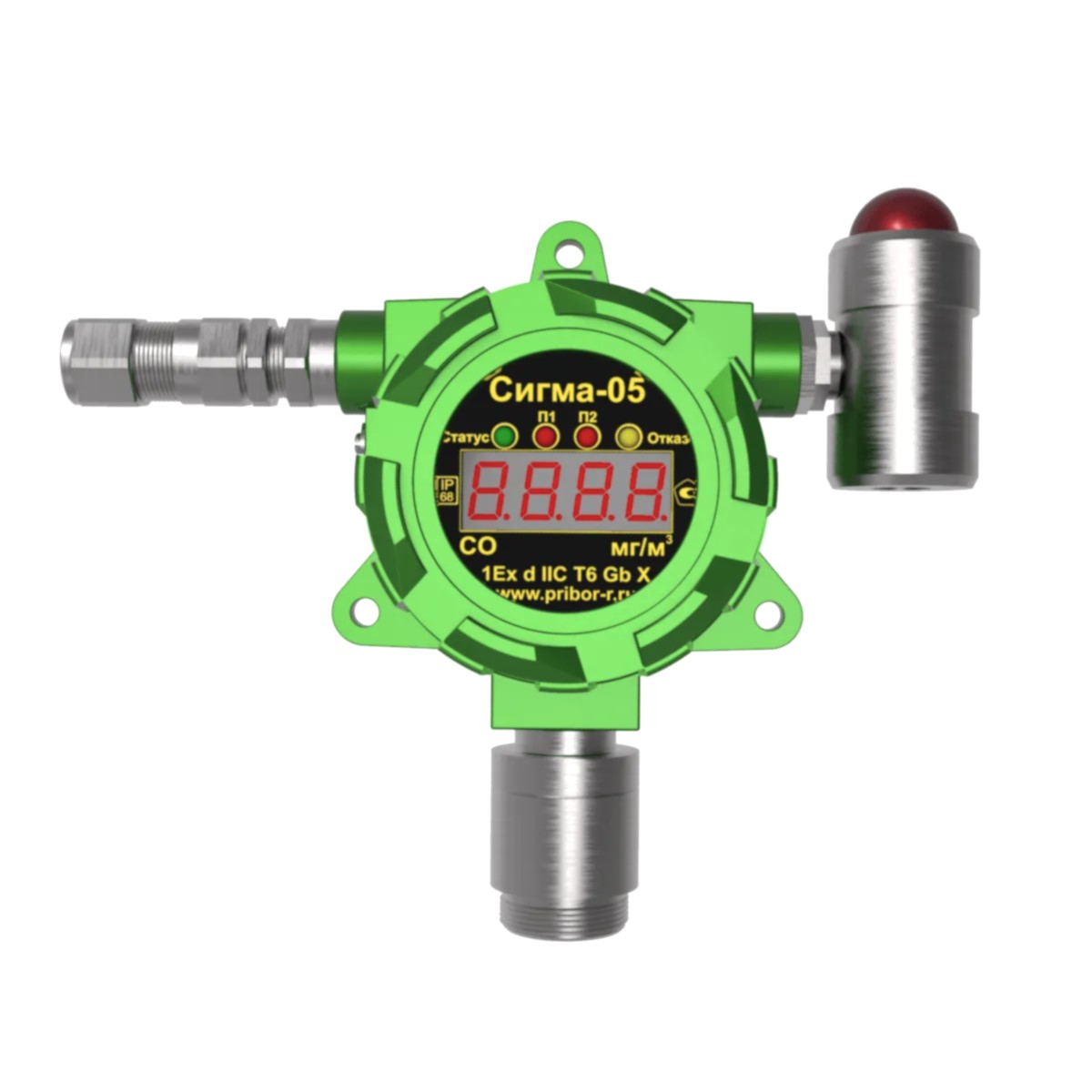

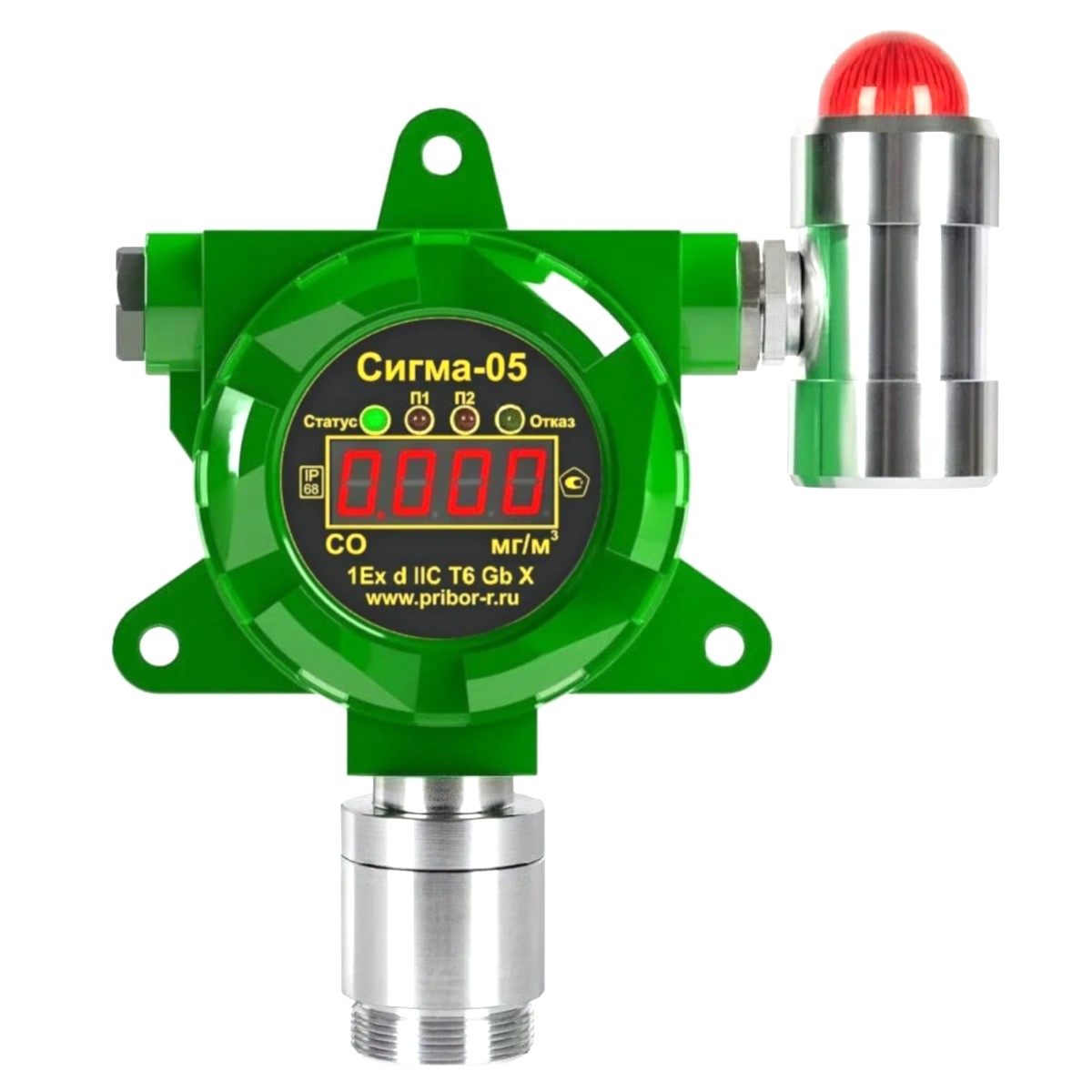

- Датчик-газоанализатор Сигма-05-201, одноканальный, числовой индикатор, 4-20мА / RS485 (ModbusRTU) / Радиоканал LoraWAN

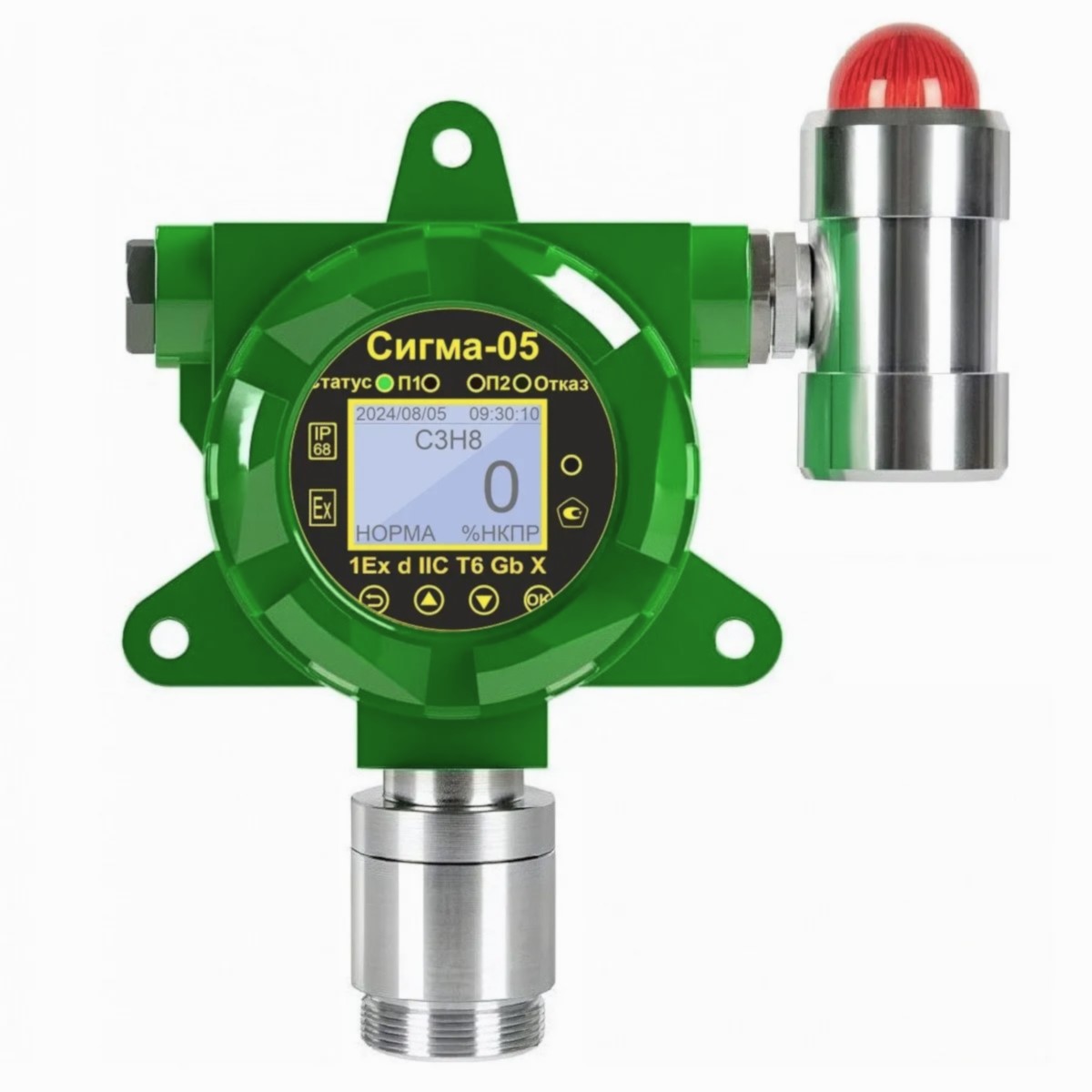

- Датчик-газоанализатор Сигма-05-311 одноканальный, ЖК-дисплей, журнал фиксации, 4-20мА / RS485 (ModbusRTU) / Радиоканал LoraWAN

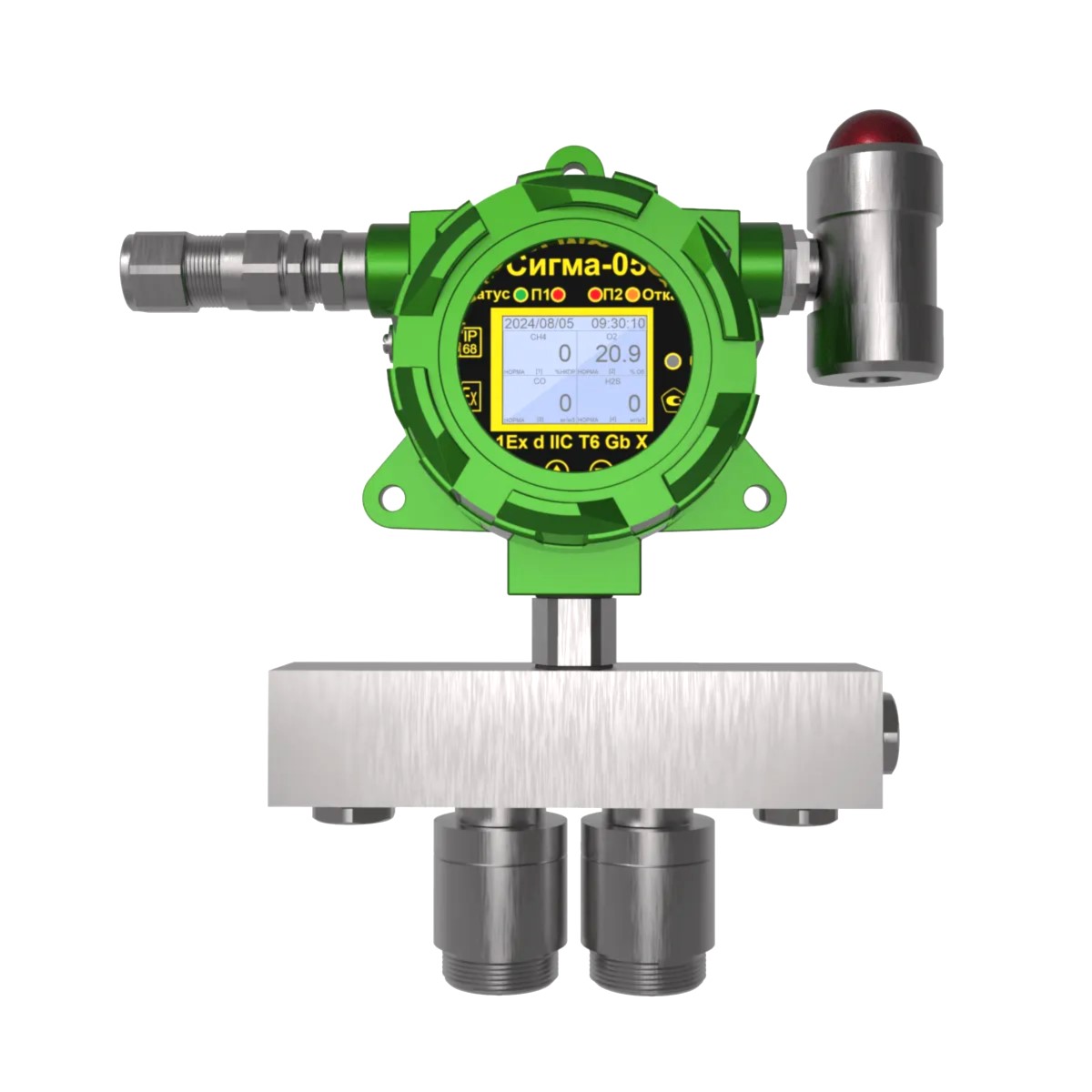

- Датчик-газоанализатор Сигма-05-412 двухканальный, ЖК-дисплей, журнал фиксации, IP68/IP69K, RS485 (ModbusRTU) / Радиоканал LoraWAN

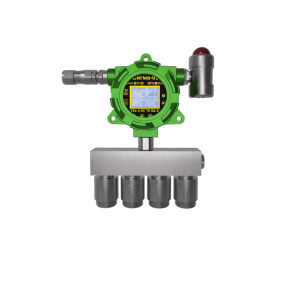

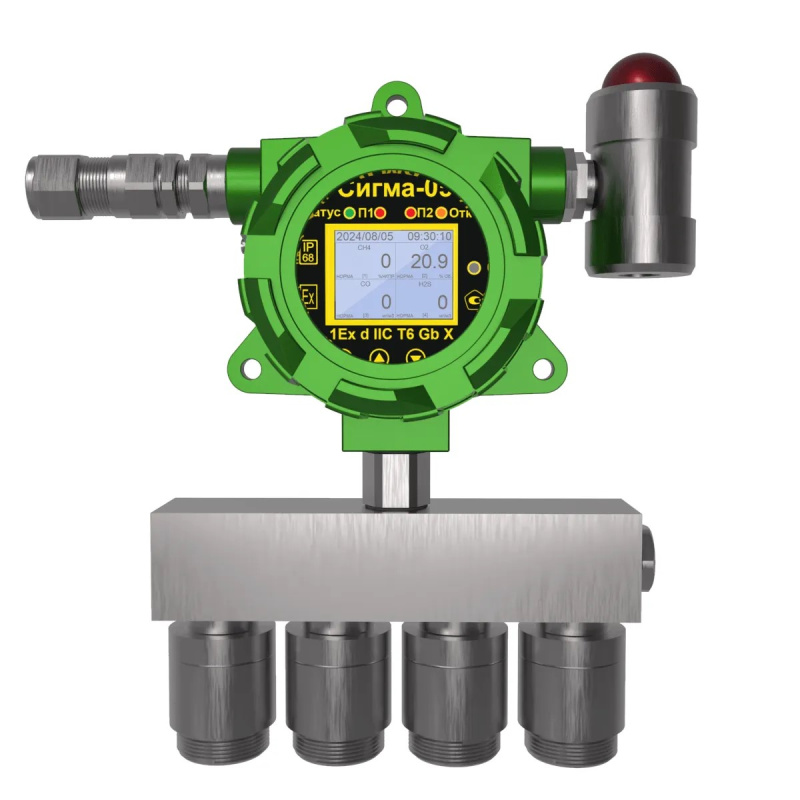

- Датчик-газоанализатор Сигма-05-414, четырехканальный, ЖК-дисплей, журнал фиксации, датчик темп. /влажности, RS485 (ModbusRTU) / Радиоканал LoraWAN
Индивидуальное наполнение
|
|
Единицы измерения, диапазон измерений |
Пределы допускаемой погрешности |
Цена деления, не ниже |
Тип блока, (Тип сенсора) |
|---|---|---|---|---|
|
Взрывоопасные газы |
от 0 до 100% НКПР | ±5 % НКПР (абсолютная) | 0.1 |
C-05-0DS-X-A C-05-1DS-X-AW C-05-2DS-X-AW C-05-3DS-X-AW C-05-4DS-X-AW (ТК, ИК, ПП, ФИ, ЭХ) |
| от 0 до 50% НКПР | ± 10 % (приведенная) | 0.1 | ||
| от 0 до 20% НКПР | ± 10 % (приведенная | 0.1 | ||
| от 0 до 1 000 000 млн-1 | ± 10 % (приведенная) | 1 | ||
| от 0 до 100% об. | ± 1 % об. (абсолютная) | 0.01 | ||
| от 0 до 10 млн-1 | ± 10 % (приведенная) | 0.01 |
C-05-0DS-X-A C-05-1DS-X-AW C-05-2DS-X-AW C-05-3DS-X-AW C-05-4DS-X-AW (ФИ, ЭХ) |
|
| от 0 до 10 мг/м3 | ||||
| от 0 до 20 млн-1 | ± 10 % (приведенная) | 0.01 | ||
| от 0 до 20 мг/м3 | ||||
| от 0 до 50 млн-1 | ± 10 % (приведенная) | 0.01 | ||
| от 0 до 50 мг/м3 | ||||
| от 0 до 100 млн-1 | ± 10 % (приведенная) | 0.1 | ||
| от 0 до 100 мг/м3 | ||||
| от 0 до 200 млн-1 | ± 10 % (приведенная) | 0.1 |
C-05-0DS-X-A C-05-1DS-X-AW C-05-2DS-X-AW C-05-3DS-X-AW C-05-4DS-X-AW (ФИ, ЭХ, ПП) |
|
| от 0 до 200 мг/м3 | ||||
| от 0 до 250 млн-1 | ± 10 % (приведенная) | 0.1 | ||
| от 0 до 250 мг/м3 | ||||
| от 0 до 500 млн-1 | ± 10 % (приведенная) | 1 | ||
| от 0 до 500 мг/м3 | ||||
| от 0 до 1 000 млн-1 | ± 10 % (приведенная) | 1 | ||
| от 0 до 1 000 мг/м3 | ||||
| от 0 до 2 000 млн-1 | ± 10 % (приведенная) | 1 | ||
| от 0 до 2 000 мг/м3 | ||||
| от 0 до 2 500 млн-1 | ± 10 % (приведенная) | 1 | ||
| от 0 до 2 500 мг/м3 | ||||
| от 0 до 5 000 млн-1 | ± 10 % (приведенная) | 1 | ||
| от 0 до 5 000 мг/м3 | ||||
| от 0 до 10 000 млн-1 | ± 10 % (приведенная) | 10 | ||
| от 0 до 10 000 мг/м3 | ||||
| от 0 до 20 000 млн-1 | ± 10 % (приведенная) | 10 | ||
| от 0 до 20 000 мг/м3 | ||||
|
Концентрация токсичного газового компонента в воздухе для веществ |
от 0 до ВПИ* | ± 10 % (приведенная) (кроме N2: ± 1%) | 0.1 |
C-05-0DS-X-A C-05-1DS-X-AW C-05-2DS-X-AW C-05-3DS-X-AW C-05-4DS-X-AW (ПП, ФИ, ЭХ) |
|
Массовая концентрация хладонов R-1233zd, R-1234ze, R-134a, R-22, R-32, R-407a, R-410, R-422d, R-449a,R-452a, R-454a(0-6.3%), R- 454c(0-6.3%), R-455a(0-11.8%), R-507, R-125, R-143a, R-227ea, R-404a, R-407f, R-417a, R-448a, R-450a, R-452b, R-454b, R-513a |
от 0 до 25 г/м3 | ± 10 % (приведенная) | 0.1 |
C-05-0DS-X-A C-05-1DS-X-AW C-05-2DS-X-AW C-05-3DS-X-AW C-05-4DS-X-AW (ИК) |
| от 0 до 2000 млн-1 | 1 | |||
| 0-6,3% об. | 0.1 | |||
| 0-11,8% об. | 0.1 | |||
| Объемная доля О2 | от 0 до 30 % | ± 1 % (абсолютная) | 1/0.1/0.01 |
C-05-0DS-X-A C-05-1DS-X-AW C-05-2DS-X-AW C-05-3DS-X-AW C-05-4DS-X-AW (ЭХ) |
| Объемная доля SF6 | от 0 до 1000 млн-1 | ± 10 % (приведенная) | 1 |
C-05-0DS-X-A C-05-1DS-X-AW C-05-2DS-X-AW C-05-3DS-X-AW C-05-4DS-X-AW (ИК) |
| Объемная доля СО2 | от 0 до 5% | ± 10 % (приведенная) | 0.01 |
C-05-0DS-X-A C-05-1DS-X-AW C-05-2DS-X-AW C-05-3DS-X-AW C-05-4DS-X-AW (ИК) |
| от 0 до 50000 млн-1 | 1 | |||
|
Унифицированный токовый сигнал |
от 4 до 20 мА | ± 5 % (приведенная) | 0.1 | C-05-540 |
Взрывоопасные пары контролируемые СИГМА-05
| № п/п | Взрывоопасный пар | № п/п | Взрывоопасный пар |
|---|---|---|---|
| 1 | - | 35 | Метанол |
| 2 | Амиловый спирт | 36 | Меркаптан |
| 3 | Ацетилен | 37 | М-ксилол |
| 4 | Ацетон | 38 | Н - нонан |
| 5 | Ацетонитрил | 39 | Н - пропанол |
| 6 | Бензин а-76, а92, а-95 | 40 | Н-гексан |
| 7 | Бензол | 41 | Н-гептан |
| 8 | Бутадиен | 42 | Н-декан |
| 9 | Бутан | 43 | Нефрас |
| 10 | Бутанол | 44 | Октан |
| 11 | Бутен | 45 | Пары нефти |
| 12 | Бутилацетат | 46 | Пентан |
| 13 | Бутилен | 47 | Пропан |
| 14 | Винилацетат | 48 | Пропанол-1 |
| 15 | Водород | 49 | Пропанол-2 |
| 16 | Г аз природный топливный | 50 | Пропилен |
| 17 | Г ексан | 51 | Пропиленгликоль |
| 18 | Г ептан | 52 | Скипидар |
| 19 | Г идроксид натрия | 53 | Сольвент |
| 20 | Деэтиленгликоль | 54 | Сольвент нефтяной |
| 21 | Дизельное топливо | 55 | Спирты |
| 22 | Диметилгексан | 56 | Стирол |
| 23 | Дихлорметан | 57 | Толуол |
| 24 | Дихлорэтан | 58 | Уайт-спирит |
| 25 | Изоамиловый спирт | 59 | Углеводороды C1-C12 |
| 26 | Изобутан | 60 | Углеводороды C1-C5 |
| 27 | Изобутанол | 61 | Углеводороды C6-C12 |
| 28 | Изооктан | 62 | Хлористый метилен |
| 29 | Изопропилбензол | 63 | Циклогексан |
| 30 | Изопропиловый спирт | 64 | Циклогексанон |
| 31 | Керосин | 65 | Этанол |
| 32 | Ксилол | 66 | Этилацетат |
| 33 | Мазут | 67 | Этилен |
| 34 | Метан | 68 | Этиленгликоль |
Токсичные вещества контролируемые СИГМА-05
|
Контролируемый компонент, химическая формула |
Диапазон измерений объемной доли |
Диапазон измерений массовой концентрации |
Пределы допускаемой приведенной погрешности |
|---|---|---|---|
| СО | от 0 до 200 млн-1 | от 0 до 250 мг/м3 | ± 10% |
| от 0 до 500 млн-1 | от 0 до 500 | ± 10% | |
| NH3 | от 0 до 100 млн-1 | от 0 до 100 мг/м3 | ± 10% |
| от 0 до 1000 млн-1 | от 0 до 1000 мг/м3 | ± 10% | |
| H2S | от 0 до 50 млн-1 | от 0 до 50 мг/м3 | ± 10% |
| от 0 до 100 млн-1 | от 0 до 200 мг/м3 | ± 10% | |
| SO2 | от 0 до 20 млн-1 | от 0 до 50 мг/м3 | ± 10% |
| от 0 до 100 млн-1 | от 0 до 250 мг/м3 | ± 10% | |
| NO | от 0 до 25 млн-1 | от 0 до 25 мг/м3 | ± 10% |
| от 0 до 100 млн-1 | от 0 до 100 мг/м3 | ± 10% | |
| NO2 | от 0 до 20 млн-1 | от 0 до 20 мг/м3 | ± 10% |
| Cl2 | от 0 до 20 млн-1 | от 0 до 20 мг/м3 | ± 10% |
| HCl | от 0 до 20 млн-1 | от 0 до 25 мг/м3 | ± 10% |
| CH2O | от 0 до 10 млн-1 | от 0 до 10 мг/м3 | ± 10% |
| O3 | от 0 до 5 млн-1 | от 0 до 1,0 мг/м3 | ± 10% |
| H2 | от 0 до 40000 млн-1 | от 0 до 2500 мг/м3 | ± 10% |
| от 0 до 4000 млн-1 | от 0 до 250 мг/м3 | ± 10% | |
| от 0 до 1000 млн-1 | от 0 до 50 мг/м3 | ± 10% | |
| H2O2 | от 0 до 100 млн-1 | от 0 до 100 мг/м3 | ± 10% |
| N2 | от 0 до 100 %об | ± 1% | |
Комплект поставки
- Датчик-газоанализатор СИГМА-05 (модификация согласно заказу)
- Кабельный ввод (поставляется отдельно)
- Комплект документов.
